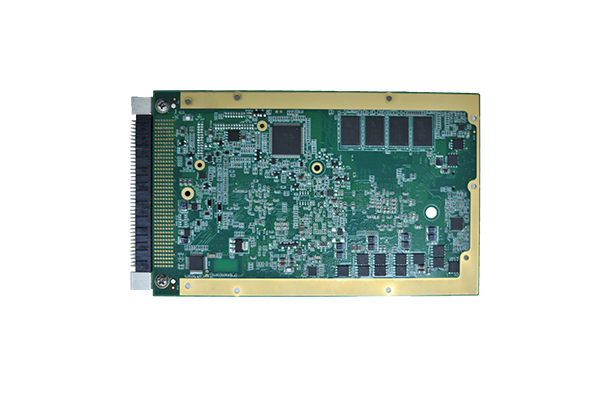

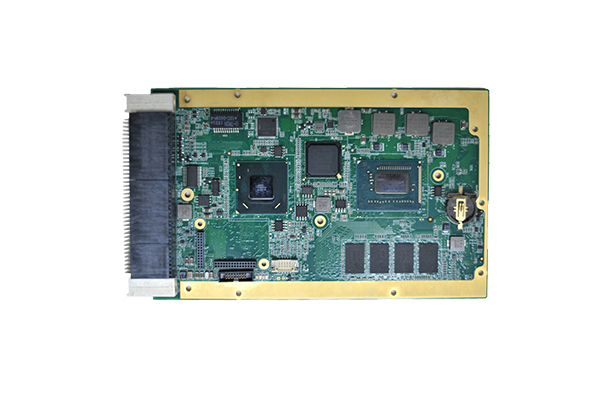

是基于Intel Core i7-3517UE處理器的3U VPX加固型零槽控制器，表貼4G內存顆粒，為用戶提供SerDes、SATA、USB2.0、UART、PCIE(X8)等接口和總線，同時板載機箱管理模塊，具備電源和整機管理控制功能。
本產品采用VITA48.2的加固導冷結構，整體結構緊湊，抗振動性好，可靠性高，能完全勝任各種現場復雜處理工作，適合于通信、工業控制、軌道交通等領域。
特點
Intel Core i7-3517UE處理器(4MB、二級緩存)
表貼4GB-DDR3-1600內存
2路1000Mbase-kx的SerDes接口
具有PCIE(X8)高速總線
VITA48.2的3U VPX結構，加固導冷
具備電源和整機管理控制功能
軟件支持
Windows XP
Centos6.2
Linux
網絡安全
信號處理
工業現場
交通控制
通信設備
CPU | Intel Core 3nd i7-3517UE，1.7GHz |
外部總線 | VPX PCIE(X8) |
內存 | 4GB-DDR3 |
外圍接口 | 1 個VGA顯示接口（最大分辨率：2048x1536） 2 個SATA2.0接口 2 路1000Mbase-kx的SerDes接口 1 路10/100/1000Mbps自適應以太網口 3路RS232，三線制 4 路Host USB2.0接口 1 路音頻輸出Line_OUT和Mic輸入 1 路PCIE(X8)總線 1 組機箱管理模塊接口 |
其它 | 指示燈；RTC時鐘；看門狗 |
功耗 | 典型功耗：23W@5V |
濕度 | 工作：10%～90% 存儲：5%～95% |
溫度 | 工作：-40℃～+70℃ 存儲：-55℃～+85℃ |
沖擊 | 20G |
振動 | 5-500Hz隨機 |
尺寸 | 100mm x160mm x13mm |
訂貨信息
5006-3517-1740x | Intel i7-3517UE，1.7GHz，4GB DDR3 |
x | A:0℃～+50℃B:-25℃～+60℃C:-40℃～+70℃ |

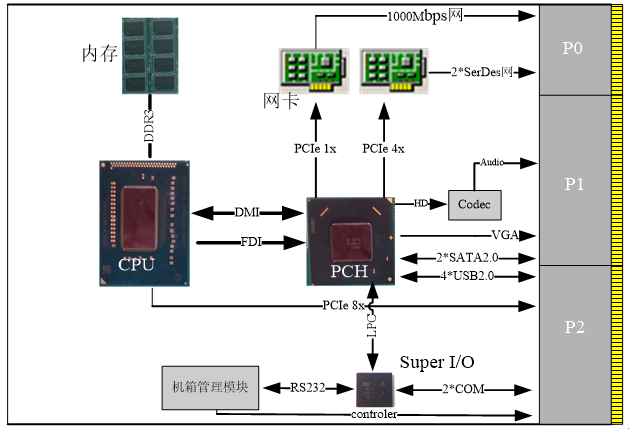

系統功能框圖
