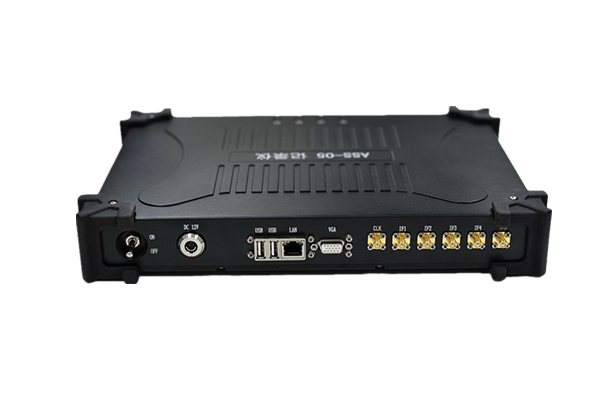

記錄儀是一款基于信號采集、存儲和處理功能的集成系統，該系統以Intel第三代酷睿i7-3517UE處理器為核心，配置4GB DDR3內存，板載高達1.8TB存儲電子盤，擴展32GB IDE存儲設備，同時提供了USB、串口、以太網口、VGA等多種通訊接口，多達5路AD模擬輸入接口，可實現AD信號采集、FPGA預處理和實時存儲等功能。
本產品整板采用SMT設計，結構緊湊，可靠性高，能完全勝任各種現場復雜處理工作，適合于通信設備、信號處理、工業現場等領域。
特點
Intel i7-3517UE CPU（主頻2.5GHz）
4個SATA2.0 RAIDO，達1.8TB存儲容量
信號采集和數據存儲速度高達400MB/s
豐富的通信接口
安全可靠、攜帶方便
軟件支持
Windows 7
網絡安全
信號處理
工業現場
交通控制
通信設備
CPU | Intel 3nd Core i7-3517UE ，2x2.5GHz |
芯片組 | Intel Mobile QM77 |
內存 | 4GB DDR3 1600 |
存儲 | 板載4個SATA2.0 RAID0（1.8TB容量） & 32GB IDE |
FPGA | Xilinx VIRTEX-6 XC6VLX240T（雙通道32位，1024MB） |
外圍接口 | 1路VGA顯示接口 1路10/100/1000自適應以太網口 2路USB2.0通用接口 5路AD模擬信號輸入接口 1路模擬信號采樣時鐘輸入接口 4路狀態指示燈 4路SATA接口 1路IDE接口 1路RS232接口，三線制 1路RS422接口，四線制 1路PS/2 鍵盤鼠標接口 2路風扇接口 |
其它 | RTC時鐘；遠程更新FLASH；安全關機 |
功耗 | 典型功耗：30W@（12V/2.5A） |
濕度 | 工作：10%～90% 存儲：5%～95% |
溫度 | 工作：分為A、B二檔，詳見訂貨信息 存儲：-55℃～+85℃ |
沖擊 | 20G |
振動 | 5Hz～500Hz隨機 |
尺寸 | 325mm x 240mm x 44mm |
訂貨信息
ASS-05-3517-2540x | Intel i7-3517UE，2.5GHz，4GB DDR3 |
x | A:0℃～+50℃ B:-25℃～+60℃ |

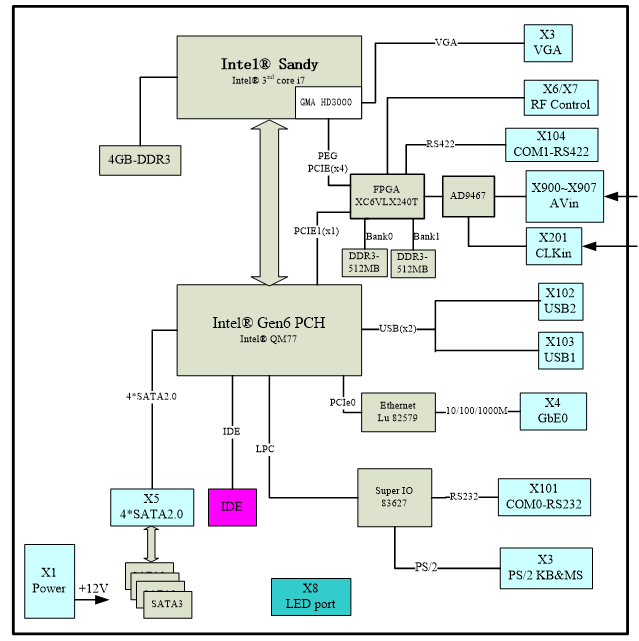

系統功能框圖
